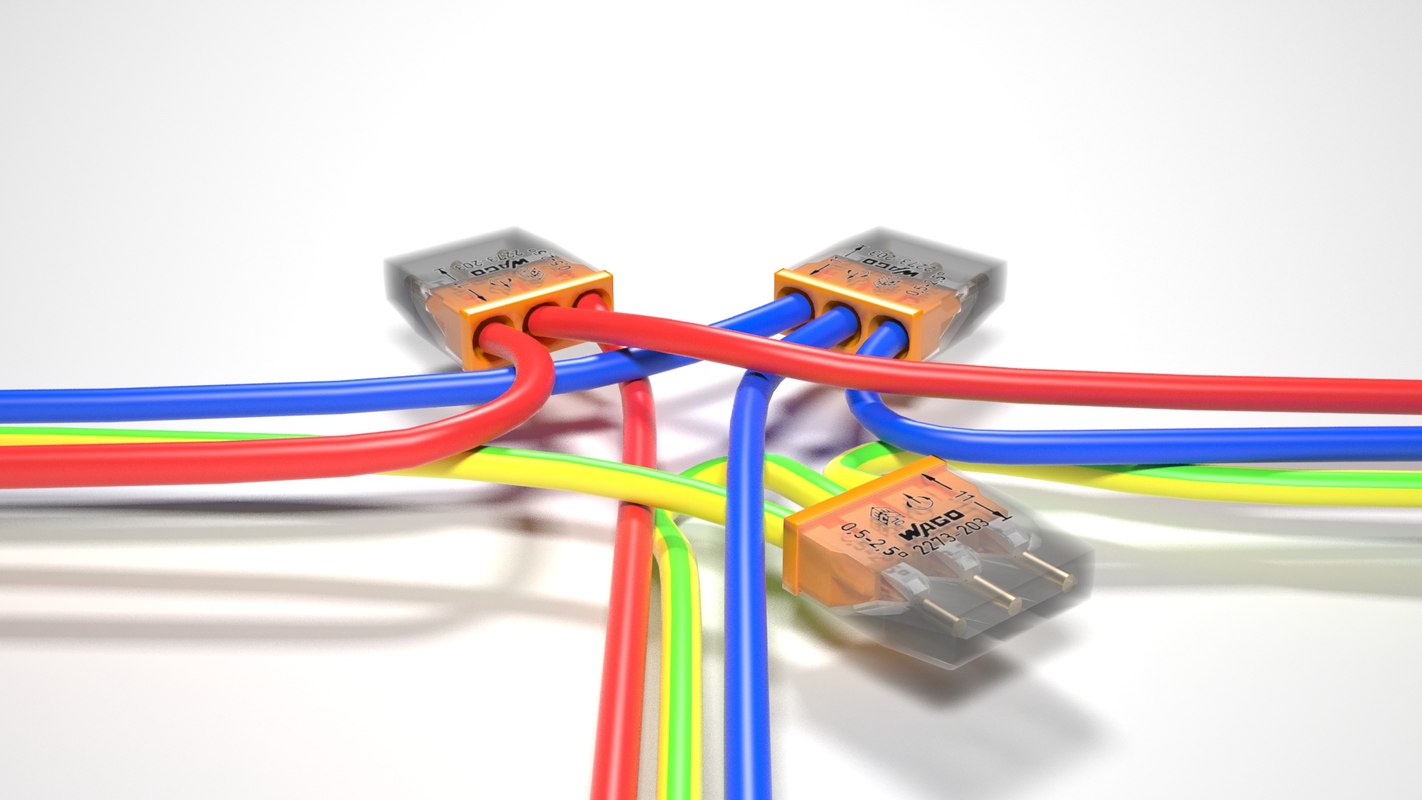

Фото: Клеммники WAGO (Ваго) с плоскопружинным механизмом крепления

Копировать ссылку

1 Введение. Почему использование клеммных зажимов актуально?

Использование клеммных зажимов фирмы WAGO (ВАГО) уже многие годы является распространённой практикой, будь то их эксплуатация на крупных индустриальных и коммерческих объектах, или в области бытового хозяйства. При этом, к ним в равной степени прибегают как опытные электромонтажники с большим стажем работ, обслуживающие сложные системы промышленного энергоснабжения, так и простые обыватели. В нашем материале мы попытаемся разобраться в чем же причина такой популярности клеммников, изучим доступный нам конструктивный ряд, а также обозначим общие границы их применения.

2 Принцип работы и общие технические характеристики соединительных клемм WAGO (Ваго)

Своё знакомство с проводными клеммами WAGO стоит начать с краткого описания их принципа работы. Как и любая клеммная колодка, которой по сути он и является, зажим WAGO предназначен для соединения проводов или кабелей. С такой потребностью нам приходится сталкиваться практически ежедневно, например, при прокладке электропроводки или ее ремонте, формировании дополнительных ответвлений, подключении электроприборов и т. п. Клеммные зажимы значительно упростили эту работу, легко и надежно соединяя концевые части проводников, и гарантируя необходимую изоляцию получившегося электроконтакта.

Однако, представляя следующую ступень развития колодок, клеммники WAGO обладают одним существенным отличием. В их конструкции разработчики ушли от винтового типа крепления токопроводящих жил (ТПЖ), альтернативой которому стал пружинно-прижимной механизм. Он обеспечивает строго фиксированную нагрузку на токопроводящую жилу, защищая ее от повреждений, и гарантируя плотный контакт в системе клемма – провод. Этот момент особенно важен при коммутации – соединении многопроволочных жил, поскольку отдельные проволоки обычно достаточно хрупкие и при затягивании винтов нередко разрушаются.

Рассматривая конструкцию пружинных клемм WAGO, отметим, что их корпус выполнен из полимерных материалов с предельно низкой электропроводностью и высокой электрической прочностью. Токопроводящие элементы изготавливаются из меди особого лужения, в купе с хромоникелевой пружинной сталью.

Как уже отмечалось ранее, соединительные клеммы WAGO применяются в различных типах электросетей, что обусловлено широким диапазоном их технических параметров и характеристик, которые лежат в следующих границах:

• предельное номинальное напряжение – от 10 до 1000 Вольт (В);
• допустимый рабочий ток – от 6 до 323 Ампер (А);
• номинальное сечение токопроводящей жилы соединяемых кабелей и проводов – от 0,08 до 185 мм².

Закончив с общим ознакомлением самое время перейти к изучению конструктивного ряда, доступного потребителю. Свою градацию видов соединительных клеммников WAGO мы будем основывать на типе пружины, применяемой в зажиме, а именно: плоскопружинный зажим, а также клеммные соединители, выполненные по технологии CAGE CLAMP и FIT CLAMP.

3 Клеммники WAGO (Ваго) с плоскопружинным механизмом крепления

Отлично подходят для быстрого монтажа электропроводки, включая однопроволочные и многопроволочные токопроводящие жилы. Выпускаются в двух исполнениях. В первом –предназначены только для соединения медных проводов или кабелей, и не комплектуются специальной пастой. Во втором – на внутреннюю поверхность клеммы WAGO наносится контактная паста, снимающая окисную плёнку с алюминиевых жил и защищающая от ее повторного появления. В этом случае возможно соединение медных и алюминиевых проводников между собой.

При эксплуатации зажимов с плоскопружинным механизмом крепления необходимо учитывать, что они не допускают повторного извлечения жил. Поэтому в случае ремонта или поломки вам придётся срезать смонтированный клеммник и заменять его на новый.

Сегодня большой популярностью среди плоскопружинных зажимов пользуются серии WAGO 773 и WAGO 2273, которые относятся к классу установочных клемм. В силу малых габаритов они оптимальны для соединения проводов в распределительных и распаячных коробках.

Кроме этого, модели плоскопружинных клеммников применяются при монтаже осветительного оборудования. К это категории относится серия WAGO 224, которая позволяет эффективно соединять одножильные проводники с тонкими многожильными, и подходит для широкого круга задач, включая коммутирование устройств с гибкими токопроводящими жилами к стационарным установкам.

4 Зажимы WAGO (Ваго) на основе технологии CAGE CLAMP и FIT CLAMP

Особенностью клеммных зажимов WAGO с технологией CAGE CLAMP является возможность многократного применения зажима за счёт свободного извлечения токопроводящих жил. С этой целью в конструкции клемм WAGO предусмотрены специальные рычажки или технологическое отверстие для отвода плоского прижима и освобождения проводника. В дополнении к этому клеммники данного модельного ряда позволяют коммутировать многожильные проводники без предварительного обжима последних.

Стоит указать, что для соединения алюминиевых токопроводящих жил с помощью зажимов CAGE CLAMP вам будет необходимо самостоятельно приобрести кварцевазелиновую пасту, поскольку данный тип клеммников WAGO ею не комплектуются.

Среди конструктивного ряда, реализуемого немецкой компанией-производителем, и использующего технологию CAGE CLAMP, отметим серии WAGO 222 и 221 – универсальные пружинные клеммные колодки WAGO, подходящие для любых медных проводов или кабелей. В зависимости от конкретной модели они обеспечивают соединение жил сечением до 35 мм², при номинальном эксплуатационном напряжении, достигающем 450 В.

Совершенствуя свою продукцию и расширяя границы ее применения, компанией были разработаны и запущены в производство клеммники для больших токов – POWER CAGE CLAMP. Этот шаг «покрыл» ранее недоступную для зажимов область энергоёмких производств и позволил подключать кабели сечением до 185 мм². Изделия производятся в термо- и морозостойком исполнении, что обеспечивает их эксплуатацию в различных климатических условиях. Кроме того, большинство зажимов имеют допуск по взрывозащите уровня Ex e II – оборудование, предназначенное для применения во взрывоопасных зонах помещений и наружных установок.

Помимо клеммных зажимов, требующих предварительной зачистки концевых частей коммутируемых проводов и кабелей, в продуктовом активе производителя имеется отдельный класс клеммников использующих врезной контакт FIT CLAMP. Это конструктивное решение позволяет соединять проводники без предварительной зачистки, чем заметно ускоряет и упрощает электромонтажные работы. На данный момент подобные клеммники представлены в сериях WAGO 280 и 285.

5 Сильные и слабые стороны пружинных клеммных зажимов WAGO

Как и любому типу продукции, клеммным колодкам свойственен собственный набор технических плюсов и минусов, формирующих их эксплуатационную ценность. В случае с зажимами WAGO к преимуществам можно отнести:

1. Универсальность и многообразие конструктивных решений. Компания реализует клеммники для бытового и промышленного применения, включая зажимы для печатных плат, DIN-реек, полевого монтажа, а также съёмные соединители WAGO и проходные клеммы.
2. Удобство в эксплуатации, не требующее сложного инструмента и навыков, что особенно важно для новичка в области электромонтажных работ.
3. Электроконтакт полученный на базе зажима не нуждается в дополнительной изоляции, что экономит материалы и время.
4. Малые габариты производимых клеммников, позволяющие применять их в компактных устройствах и труднодоступных местах.
5. Возможность соединения проводов и кабелей с широким диапазоном сечений, в том числе алюминиевые и медные жилы.
6. Безопасность зажимов, подтверждённая большим количеством испытаний и международных сертификатов.
7. Механическая прочность и ударостойкость.
8. Нет потребности в периодическом обслуживании конструктивных элементов изделия.

Анализируя пружинные клеммники WAGO сложно выделить явные недостатки, характерные только для этих зажимов. Так, по качеству соединения они безусловно будут уступать сварным и опресованным контактам, но это свойственно всем клеммным колодкам, и в целом нельзя ставить им в минус. Также можно выделить относительно высокую цену зажимов, но и в этом случае за ценой стоит качество исполнения и современные материалы, что нивелирует и этот «недостаток». Как итог, «ваговский» клеммник – это сбалансированное и оптимальное решение при потребности в соединении проводников различных сечений и материалов.
